产品中心
联系我们
湖南省恒汇高新材料科技有限公司
联系人：敖以明
手 机：13387303338
座 机：0730-8915168
传 真：0730-8397808
邮 箱：759272372@qq.com
地 址：岳阳市青年中路缤纷年华6楼
联系人：敖以明
手 机：13387303338
座 机：0730-8915168
传 真：0730-8397808
邮 箱：759272372@qq.com
地 址：岳阳市青年中路缤纷年华6楼
其他材料
发布时间：2024年05月06日
产品名称：硅烷浸渍剂
产品介绍
硅烷浸渍剂与混凝土基材有着良好的亲和力，能轻
易渗透到混凝土内部，硅烷活性成分与暴露在酸性和碱
性环境中的空气及基底中的水分产生化学反应，生成羟
基团。这些羟基团将与基材及其本身产生交联、堆积，
结合在毛细孔的内壁，最终在混凝土的毛细孔表面形成
一层牢固的憎水性有机硅网络保护层，能够有效地阻止
外部水分和有害物质的入侵，并让内部水气和有害气体
逸出，相当于给混凝土穿上了一件防水透气的隐形防弹
衣，从而大大提高混凝土结构的防水性、耐盐碱性、抗
冻融性等特性，
二、产品特点
1、具有优异的渗透性，能深入混凝土材料内部，保
护基材的内部结构免受水损害；
2、理想的抗氯离子渗透能力，能有效减少氯离子渗
透90%以上；
3、与无机硅酸盐类基材通过化学反应生成稳定的网
状硅树脂结构，因此使用寿命与被保护的混凝土相同；
4、优异的耐水性和耐碱性。吸水率比＜7.5%，经
0.1M HaOH溶液浸泡24h，吸水率比＜10%；
5、不改变混凝土结构的外观，特别适用于清水混凝
土表面防护；
6、也可用于砖、石、夯土等建筑的防护；
7、施工方法简便，可重复涂刷。
三、应用范围
硅烷浸渍剂广泛应用于各类钢筋混凝土结构中，如
海港码头、跨海大桥、高架桥梁、公路桥梁、沿海铁路桥梁、隧道、机场跑道、热电、核电厂等混凝土
结构保护，尤其是用于受到海水腐蚀、盐雾腐蚀、融雪剂腐蚀和冻融破坏的各种混凝土结构保护。

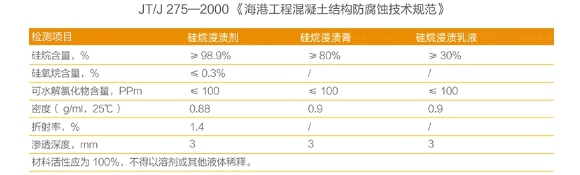

四、性别指标
五、施工工艺
◆施工前先修补好混凝土结构缺陷，用钢丝刷、压缩空气和淡水冲洗，将表面浮沉、污水、油污和
其它污染物清除干净，并保持表面干燥3天以上；
◆大面积浸渍硅烷前，首先要进行喷除试验，试验区面积应为1-5平方米，然后按照规定的方法对试
验区进行钻芯取样和检测，当检测结果符合判定标准时，才能在结构上大面积喷除硅烷浸渍液；
◆大面积施工建议使用无气喷涂设备，施工效果高，可以减少原材料的损耗；小面积施工可使用刷
子或刮刀；施工时如突然下雨，立即停止施工，并仔细盖好已施工构件，防止因淋雨造成硅烷活性成分
在固化前流失，影响施工效果；
◆可用密封喷枪、滚筒或刷子等进行施工。如使用刷子或滚筒施工，应当重复涂抹，直到表面润
湿；如使用密封喷枪，喷涂设备应为不断循环的泵送系统，喷嘴压强60～70kPa，水不得进入该系统的
任何部分；
◆当混凝土采用脱模剂或养护剂时，应按有关规定，通过喷涂试验确定脱模剂或养护剂对硅烷浸渍
的影响，否则，在硅烷浸渍前，应充分清除；
◆最好在面干的混凝土表面施工，在水位变动区施工时，应在水落到最低潮位，混凝土表面看不到
水时施工，并能保证有3-6小时的干燥期使得硅烷被混凝土吸收，下雨或有强风或强烈阳光直射时不得
施工；
◆施工应连续实施，一次施工或分两次施工，用量为300g/m2，两次施工之间的间隔时间至少为6h；
◆硅烷液体浸渍剂的吸收过程会持续几个小时，吸收速度取决于环境条件，例如空气的相对湿度、
混凝土配合比、混凝土含水率、被处理表面的暴露程度、阳光和风速等等，混凝土表面可能会暂时变
黑，几天后才能恢复原有外观。
六、包装储存
提供20kg的塑料桶包装；在阴凉处密封保存，自生产日期起保质期为1年。
